Le 21-cm Mörser 18 est un obusier lourd allemand utilisé durant la Seconde Guerre mondiale.
La désignation Mörser (« mortier ») était communément utilisée à l'époque par l'armée allemande pour nommer ses obusiers.
Bien qu'il fût en dotation au sein de bataillons d'artillerie de la Heer, un petit nombre fut utilisé comme batterie côtière.


Obusier 21-cm Mörser 18 21_cm_10


Le 21-cm Mörser 18 a été conçu pour remplacer le 21-cm Mörser 16 datant de la Première Guerre mondiale, obsolète.
Bien que sa conception soit conventionnelle, c'est dans son affût que l'on retrouve une innovation remarquable :
il fut l'un des premiers canons à recevoir un affût sur roues (Mörserlafette) à double système d'absorption du recul inventé par la société Krupp.
Lors du tir, le tube était amorti par un système hydropneumatique conventionnel, puis le berceau reculait sur des rails placées sur l’affût principal freiné par le deuxième système.
Cette innovation technique permet d'annuler complètement le fort recul du gros calibre de l'arme et d'en faire une plateforme de tir très stable et précise.
Ce système fut repris par la suite sur les 17 cm Kanone 18, 15-cm Schiffskanone C/28 in Mörserlafette, et 24-cm Kanone .

L obusier est une très grosse pièce d'artillerie devant être transportée en deux parties, chose courante pour les canons de ce genre.
Lors du transport le tube était chargé sur un chariot séparé. Cependant pour des courtes distances, le 21-cm Mörser 18  pouvait être remorqué par un SD.Kfz.8,
désigné Mörserzugmittel (Camion semi-chenillé de mortier moyen).

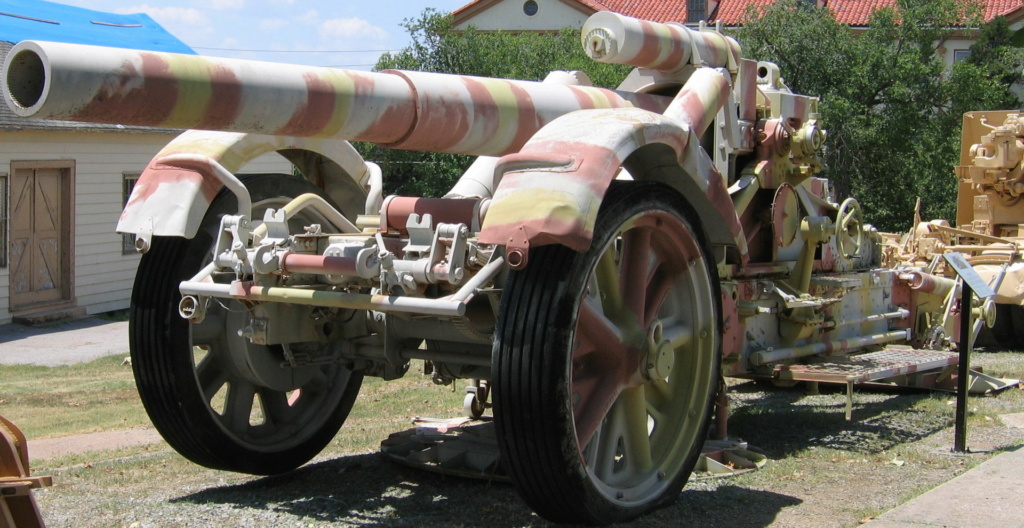

21cm Mörser 18 au U.S. Army Field Artillery Museum, Ft. Sill, Oklahoma

Obusier 21-cm Mörser 18 065


Obusier 21-cm Mörser 18 21cm_m10


Cet obusier peut tirer en ayant les roues au sol, mais le débattement horizontal est alors limité à 16°.
Pour la mise en batterie statique, les roues sont levées permettant de poser la totalité de l'arme au sol.
Un système de palan et de rampes permet d'assembler rapidement la pièce d'artillerie. Une fois en place, un seul servant pouvait faire pivoter le canon à 360°.

Le 21-cm Mörser 18 commença à être produit en petit nombre, à partir de 1939, juste avant le démarrage de la Seconde Guerre mondiale.
Krupp sous-traita une partie de la production à la firme Hanomag basée à Hanovre. La Wehrmacht annula finalement sa production au profit du 17-cm Kanone 18 (datant de 1940),
qui avait une portée deux fois supérieure.


Production-Concepteur -Krupp
Année de conception -années 30
Exemplaires produits -711

Caractéristiques générales
Poids du canon et de l'affût -16 700 kg
Longueur du canon seul -6,51 m
Longueur en calibre -L/301
Support -Affut sur roues
Calibre-211 mm
Vitesse initiale -550 m/s
Portée maximale -14 500 m

Munitions
obus semi encartouché, explosif : 121 kg2, perce-béton : --
Alimentation -Manuelle
Hausse -6° à 70°
Azimut 16° (affut sur roues)
360° (plateforme)
Mécanisme -Culasse à filetage interrompue
Syst. d'absorption du recul
Double système hydropneumatique
Servants -6
Organe de visée -viseur panoramique


source
Wikipedia.fr

Revenir en haut Aller en bas
naga
Feldmarshall
Feldmarshall
naga

Nombre de messages : 10915
Age : 54
Localisation : Bangkok(Thailande)
Date d'inscription : 02/02/2009

Obusier 21-cm Mörser 18 Empty
MessageSujet: Re: Obusier 21-cm Mörser 18   Obusier 21-cm Mörser 18 Icon_minitimeMar 28 Juil - 2:28

Batterie côtière 21-cm Mörser 18  près de Bodo (Norvège, 23 septembre 1943).

Obusier 21-cm Mörser 18 066


Bataille de Berlin avril 1945- Tir tendu sur les chars soviets Question Shocked Shocked

Obusier 21-cm Mörser 18 21_cm_11


Obusier 21-cm Mörser 18 21_cm_12


Un deuxieme 21-cm Mörser 18 dans Berlin -mai 1945

Obusier 21-cm Mörser 18 0025
Revenir en haut Aller en bas
vania
Modo-Felfgendarme
Modo-Felfgendarme


Nombre de messages : 9101
Date d'inscription : 30/07/2008

Obusier 21-cm Mörser 18 Empty
MessageSujet: Re: Obusier 21-cm Mörser 18   Obusier 21-cm Mörser 18 Icon_minitimeDim 2 Aoû - 10:05

Il reste un canon de ce type (ou 17cm, c'est le même châssis), au musée de Sébastopol.
En plein air, et les gars font de la reconstitution avec...
