Renault R35 (Fr) - 4/2013

Renault R35

L'équipage du « char léger modèle 1935 R», ou Renault R35, se compose d'un pilote, assis à l'avant gauche, et du chef de char, placé sur une sangle à l'intérieur de la tourelle APX R, armée d'un canon de 37mm court, installé sur l'arrière droit, le 4 cylindres essence Renault intègre la boite de vitesses, comprenant 4 rapports avant et d'une marche arrière, et l'embrayage. La puissance parvient aux barbotins via un différentiel. La caisse comprend trois parties, en acier moulé, assemblées par boulonnage. Par côté, la suspension intègre trois amortisseurs en caoutchouc maintenant une pression constante sur les cinq galets caoutchoutés. Trois petits rouleaux de retour soutiennent la chenille. Le blindage coulé, épais de 40mm, se révèle efficace, bien que l'acier laminé soit considéré comme plus résistant. La suspension est fragile car elle use prématurément le caoutchouc des galets et de surcroît elle est peu ,performante en tout-terrain. En outre, le tube court de 37mm, récupéré par souci d'économie sur les FT déclassés, n'a pas de vocation antichar et la montée en puissance des armements adverses oblige les autorités françaises à développer des versions plus adaptées à la menace.

Caractéristiques générales

Équipage 2
Longueur 4,02m Largeur 1,87 m Hauteur 2,13 m
Masse au combat 10,6 tonnes
Blindage 40 mm / 32 mm
Armement : 1 canon de 37mm SA 38L/21 (58 coups) + 1 mitrailleuse Châtellerault de 7,5mm

Mobilité
Moteur Renault 4 cylindres
Vitesse sur route 20 km/h ( 12 km/h en tout terrain)
Puissance 85 chevaux
Autonomie  138km/route – 80 km/tout terrain
Exemplaires produits: 1188

La 2 ème photo est celui du musée d aberdeen aux USA . Sinon bon article , comme d'habitude !

Bonjour,

Voir ci-dessous.

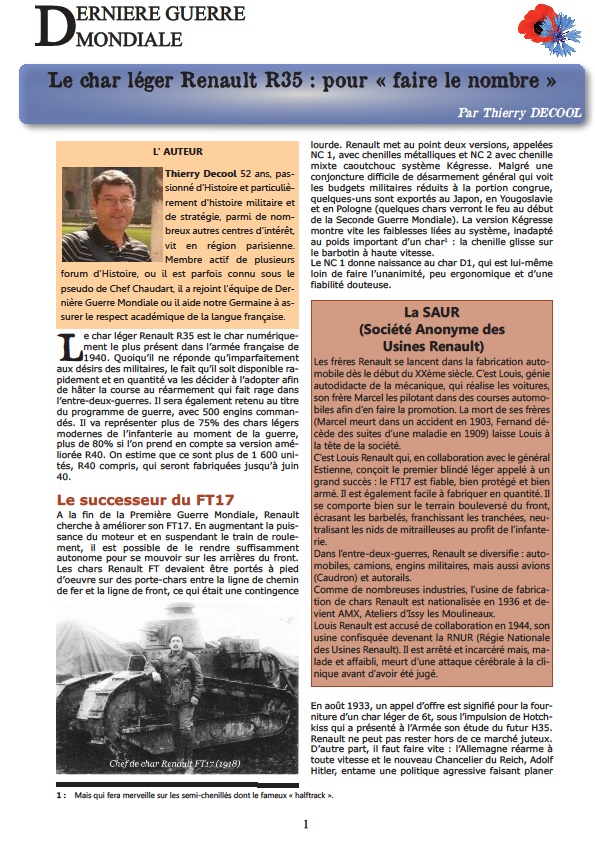

Pour la suite de l'article, trop gros pour être mis ici en entier, voir le magazine DGM7, page 51, téléchargeable gratuitement ici :
http://derniereguerremondiale.net/DGM7.php

Merci Daniel Laurent.

Tiger43 a écrit:

Merci Daniel Laurent.

Mais de rien !
Et appelles-moi Daniel, tout simplement.

Ok Daniel

Le char le plus présent dans l'armée de 1940...

Mörserzugmittel 35R (f).
Après l’occupation de la France par les troupes allemandes, de nombreux chars Renault R 35 ont été capturés.
Ils sont devenus la base de nombreuses conversions allemandes et l’une d’entre elles a été la conversion en tracteur d’artillerie.
Le nombre de machines ainsi converties sous cette forme est donné comme étant d’environ 250.

Charge bien volumineuse pour ce petit engin...

vania a écrit:

Charge bien volumineuse pour ce petit engin...

Oui du lourd,on dirait un 17 cm Kanone 18

Ou 21 cm, c'est le même affût.
En côte, les choses doivent se compliquer...
